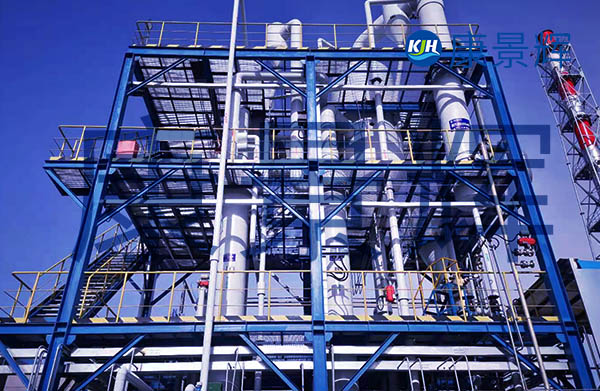

一、三效蒸發結晶系統工藝流程

1.預處理階段：將溴化鉀溶液進行預處理，去除雜質和懸浮物，確保后續蒸發結晶過程的順利進行。

2.蒸發結晶階段：

一效蒸發：預處理后的溶液進入一效蒸發器，在一定溫度下進行蒸發，使溶液濃度升高。

二效蒸發：一效蒸發產生的二次蒸汽作為熱源進入二效蒸發器，繼續蒸發濃縮溶液。

三效蒸發：二效蒸發產生的二次蒸汽進入三效蒸發器，進一步蒸發溶液中的水分，使溶液達到過飽和狀態，開始有溴化鉀晶體析出。

3.結晶分離階段：經過三效蒸發后的溶液中含有溴化鉀晶體，通過離心分離等方法將晶體與母液分離。

4.母液處理階段：分離出晶體后的母液返回到蒸發系統中繼續蒸發濃縮，或者根據需要進行其他處理。

二、三效蒸發結晶系統工藝參數

1.處理量：5t/h。

2.各效蒸發量：根據實際工藝設計，可參考類似系統的蒸發量分配，如一效蒸發量約2046kg/h，二效蒸發量約1992kg/h，三效蒸發量約1962kg/h。

3.各效溫度：一效料液溫度約92℃，二效料液溫度約73℃，三效料液溫度約51℃。

4.各效二次蒸汽溫度：一效約82℃，二效約58℃，三效約45℃。

5.物料流動方向：原料液→預熱器→第III效→第I效→第II效→濃縮液→冷卻釜→離心機→母液返回。

三、三效蒸發結晶系統選型

1.蒸發器：各效蒸發器可采用立式強制循環蒸發器。

2.離心機：用于分離溴化鉀晶體和母液，需根據處理量和物料特性選擇合適的離心機型號。

四、母液處理工藝流程

1.母液收集：將三效蒸發結晶后分離出的母液收集。

2.預處理：對母液進行預處理，如加入適量的溴化鉀，調整母液的濃度和成分。

3.蒸發濃縮：將預處理后的母液返回到蒸發系統中繼續蒸發濃縮，進一步回收溴化鉀。

4.雜質去除：在蒸發濃縮過程中，通過加熱、過濾等方法去除母液中的雜質。

5.循環利用：經過處理后的母液可再次進入蒸發結晶系統，實現物料的循環利用。

五、母液處理工藝參數

1.母液濃度調整：根據母液的成分和濃度，加入適量的溴化鉀，使母液的濃度達到適合蒸發濃縮的范圍。

2.蒸發溫度：母液的蒸發溫度需根據其成分和濃度進行調整，一般與蒸發結晶系統的溫度相近。

六、母液處理工藝設備注意事項

1.設備選型：根據處理量、物料特性和工藝要求，合理選擇蒸發器、離心機等設備的型號和規格。

2.溫度和壓力控制：嚴格控制各效蒸發器的溫度和壓力，避免過高或過低的溫度和壓力對蒸發效果和設備造成不良影響。

3.設備維護：定期對蒸發系統進行維護和清洗，防止設備結垢和堵塞，確保系統的正常運行。

4.母液處理：母液的處理需根據其成分和濃度進行優化，以提高溴化鉀的回收率和產品質量。
